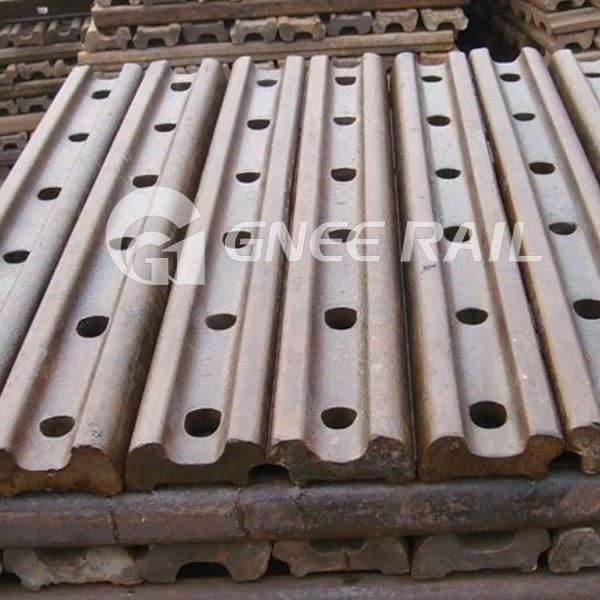

একটি রেল জয়েন্ট বার কি?
রেলপথ নির্মাণ এবং রক্ষণাবেক্ষণের ক্ষেত্রে রেল সংযোগগুলি গুরুত্বপূর্ণ উপাদান। এগুলি রেলের দুটি অংশকে একত্রে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে এবং দীর্ঘ দূরত্বে অবিচ্ছিন্ন ট্র্যাকের অনুমতি দেয়। রেল জয়েন্টগুলি তাপমাত্রার তারতম্যের কারণে রেলগুলির প্রসারণ এবং সংকোচনকে সক্ষম করে। তাপমাত্রা পরিবর্তনের সাথে সাথে রেলগুলি প্রসারিত বা সংকুচিত হয় এবং রেল সংযোগগুলি এই আন্দোলনগুলিকে মিটমাট করে। এটি ট্র্যাকগুলির বাকলিং বা ক্ষতি প্রতিরোধ করে। রেল জয়েন্টগুলি ট্র্যাকগুলিতে কাঠামোগত সহায়তা প্রদান করে এবং ট্র্যাকের সঠিক প্রান্তিককরণ বজায় রাখে।
রেলের যৌথ সংজ্ঞা
এনসাইক্লোপিডিয়া "রেল জয়েন্ট" শব্দটিকে নিম্নোক্তভাবে সংজ্ঞায়িত করেছে: রেলের সংলগ্ন প্রান্তগুলিকে সংযুক্তকারী একটি স্প্লাইস, একটি চেয়ার থেকে স্বতন্ত্রভাবে, যা কেবল একটি আসন। দুটি ডিভাইস মাঝে মাঝে একত্রিত হয়। কয়েকশ জাতের মধ্যে, মাছের জয়েন্টটি আদর্শ। মাছের নীচে মাছের জয়েন্ট দেখুন।
রেল জয়েন্ট রেলপথে একটি জয়েন্টিং ফাংশন (সংযোগ ফাংশন) খেলে। উচ্চ মানের রেলওয়ে জয়েন্ট স্টিল রেলের জয়েন্টিং বিভাগগুলির মধ্য দিয়ে যাওয়ার সময় চাকার প্রভাবকে কার্যকরভাবে কমাতে পারে এবং পাসিং ট্রেনের স্থিরতা এবং ধারাবাহিকতা বাড়াতে পারে। রেলপথের গুরুত্বপূর্ণ অংশগুলির মধ্যে একটি হিসাবে, রেলপথ পরিবহণের নিরাপত্তা নিশ্চিত করার জন্য রেলওয়ে যৌথ বার হালকা রেল এবং ভারী রেল উভয় ক্ষেত্রেই ব্যাপকভাবে ব্যবহৃত হয়।
রেল জয়েন্ট বার বিভিন্ন ধরনের
দুটি সংলগ্ন রেলের মধ্যে একটি জয়েন্ট যা রেলপথের দুর্বলতম অংশও গঠন করে তাকে রেল জয়েন্ট বলে। বিভিন্ন ধরণের রেল জয়েন্ট রয়েছে যেমন স্ট্যাগারড জয়েন্ট, ব্রিজ জয়েন্ট, সাপোর্টেড জয়েন্ট, সাসপেন্ডেড জয়েন্ট ইত্যাদি। এই জয়েন্টগুলির প্রত্যেকটির নির্দিষ্ট বৈশিষ্ট্য রয়েছে যা তাদের নির্দিষ্ট নির্দিষ্ট পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত করে তোলে।
রেল জয়েন্টের প্রকার
স্লিপার এবং জয়েন্টগুলির অবস্থানের উপর নির্ভর করে বিভিন্ন ধরণের রেল জয়েন্ট রয়েছে।
1, জয়েন্টের অবস্থান অনুযায়ী
2, স্লিপারদের অবস্থান অনুযায়ী
3, রেল জয়েন্টের কর্মক্ষমতা অনুযায়ী
স্লিপারদের অবস্থানের উপর ভিত্তি করে, রেল জয়েন্টগুলিকে তিন প্রকারে শ্রেণীবদ্ধ করা যেতে পারে: সমর্থিত জয়েন্ট, সাসপেন্ডেড জয়েন্ট এবং ব্রিজ জয়েন্ট।
সমর্থিত জয়েন্ট: একটি রেলপথ রেলের একটি রেল জয়েন্ট যেখানে সরাসরি রেলের নীচে একটি স্লিপার থাকে। একদিকে, এটি রেল জয়েন্টকে সমর্থন করার মাধ্যমে রেলের পরিচ্ছন্নতা হ্রাস করবে। অন্যদিকে, এই ধরনের সাপোর্টিং জয়েন্ট জয়েন্টটিকে শক্ত করে তোলে যদিও সাপোর্টে রেলের প্রান্তের উচ্চতা কিছুটা বাড়ানো হতে পারে।
- এই জয়েন্টে, রেলের প্রান্তগুলি সরাসরি স্লিপারে সমর্থিত।
- এই জয়েন্টটি ক্যান্টিলিভার অ্যাকশন প্রতিরোধ করে রেলের পরিধান হ্রাস করবে বলে আশা করা হচ্ছে। যাইহোক, সমর্থন এখনও রেলের প্রান্তের উচ্চতা বাড়াতে থাকে। এটি সমর্থিত জয়েন্টগুলিতে দৌড়ানো শক্ত করে তোলে।
- এই জয়েন্টটি জয়েন্টটিকে সমর্থনকারী স্লিপার থেকেও বড় পরিধানে ভুগছে।
- সমর্থিত জয়েন্টের রক্ষণাবেক্ষণ চ্যালেঞ্জিং।
স্থগিত জয়েন্ট: দুটি রেলরোড রেল স্লিপার এবং রেলের কিছু অংশের মধ্যে আসা একটি রেল জয়েন্ট জয়েন্টে ক্যান্টিলিভারযুক্ত। শুধু ক্যান্টিলিভার অ্যাকশনের কারণে, ট্রেনের লোড পাস করার হাতুড়ির অ্যাকশনের কারণে জয়েন্টটি আলগা হয়ে যায়। সাসপেন্ডেড জয়েন্টগুলি সাধারণত সারা বিশ্বে, বিশেষ করে ভারতে রেলওয়ে সিস্টেমে ব্যবহৃত হয়।
- একটি স্থগিত জয়েন্টে, রেলের প্রান্তগুলি স্লিপারগুলির মধ্যে স্থগিত থাকে, কিছু রেলের অংশ ক্যান্টিলিভারযুক্ত থাকে।
- ক্যান্টিলিভার অ্যাকশনের কারণে, স্লিপার প্যাকিং চলন্ত ট্রেন থেকে লোড দ্বারা একটি হাতুড়ি অ্যাকশনের কারণে আলগা হয়ে যায়।
- এগুলি বিশ্বের রেলওয়ে সিস্টেমে সর্বাধিক ব্যবহৃত জয়েন্টগুলি।
সেতু জয়েন্টগুলোতে: একটি রেল জয়েন্ট যা সাসপেন্ডেড জয়েন্টের মতো। সাসপেন্ডেড জয়েন্টের সাথে তুলনা করে, ব্রিজ জয়েন্টের উভয় পাশে একটি ধাতব ফ্ল্যাট বা একটি ঢেউতোলা প্লেট যা ব্রিজ প্লেট নামে পরিচিত। ভারতীয় রেলে এই ধরনের জয়েন্ট সাধারণত ব্যবহার করা হয় না।
- এই জয়েন্টটি প্রায় সাসপেন্ডেড জয়েন্টের মতো। শুধুমাত্র পার্থক্য হল ব্রিজ জয়েন্টের উভয় পাশের দুটি স্লিপার একটি সমতল ধাতু বা ঢেউতোলা প্লেট দ্বারা সংযুক্ত। এই প্লেটটিকে ব্রিজ প্লেটও বলা হয়।
- ভারতীয় রেলওয়েতে ব্রিজ জয়েন্ট ব্যবহার করা হয় না।
জয়েন্টের অবস্থানের উপর ভিত্তি করে
বর্গাকার জয়েন্ট
এক ট্র্যাকের রেল জয়েন্টগুলি অন্য দিকের জয়েন্টের ঠিক বিপরীতে থাকে তাকে বর্গাকার জয়েন্ট বলে। এই ধরনের জয়েন্ট সোজা রেললাইনের জন্য উপযুক্ত, এবং রেল লাইনটি যান্ত্রিকভাবে বিভাগ দ্বারা সেকশনে স্থাপন করা যেতে পারে। যখন ট্রেনগুলি অতিক্রম করে, তখন বিপরীত দুটি জয়েন্ট একই সময়ে প্রভাব বল বহন করে। এটি রেল ট্র্যাকে আঘাতের সংখ্যা হ্রাস করে। ট্রেন চলাচল আরও মসৃণ হবে। বর্তমানে, এই ধরনের জয়েন্টগুলি সাধারণত রেললাইনে ব্যবহৃত হয়।
একটি স্কোয়ার জয়েন্টে, দুটি ভিন্ন রেলের জয়েন্টগুলি একে অপরের ঠিক বিপরীত। এটি ভারতীয় রেলওয়েতে সর্বাধিক গৃহীত যৌথ।
অচল জয়েন্ট
এই ক্ষেত্রে, দুটি বিপরীত জয়েন্টের মধ্যে দূরত্ব অর্ধেক রেল আটকে যায়। এটি প্রধানত বাঁকা ক্ষেত্রে প্রযোজ্যরেল লাইনএবং চাকা ঘূর্ণায়মান থেকে প্রভাব বল ছড়িয়ে দেবে, কিন্তু এটি স্থিতিশীলতার জন্য ভাল নয়।
- স্তব্ধ জয়েন্টগুলিতে, একটি রেলের জয়েন্টগুলি স্তব্ধ হয়ে যায় এবং অন্য রেলের জয়েন্টগুলির ঠিক বিপরীত হয় না।
- এই জয়েন্টগুলি সাধারণত বাঁকা ট্র্যাকে ব্যবহার করা হয় কারণ তারা ট্র্যাকটিকে বাইরের দিকে ঠেলে কেন্দ্রাতিগ বলকে কমিয়ে দেয়।
স্ট্যাগার্ড জয়েন্টের সুবিধা:
- বাঁকা ট্র্যাকগুলিতে কেন্দ্রাতিগ শক্তি ট্র্যাকগুলিকে প্রান্তিককরণের বাইরে ঠেলে দেওয়ার প্রবণতা রয়েছে। এই ধরনের পরিস্থিতিতে, একটি স্তব্ধ জয়েন্ট সবচেয়ে উপযুক্ত রেল জয়েন্ট কারণ এটি বক্ররেখার কেন্দ্রাতিগ শক্তি হ্রাস করে।
- বর্গাকার জয়েন্টের তুলনায় স্তব্ধ জয়েন্টগুলি একটি মসৃণ চলমান প্রদান করে।
রেল জয়েন্টের কর্মক্ষমতা উপর ভিত্তি করে
তৃতীয় বিভাগটি রেল জয়েন্টগুলির কার্যকারিতার উপর ভিত্তি করে। এই বিভাগের অধীনে, আমরা এটিকে স্ট্যান্ডার্ড রেল জয়েন্ট, আপসকারী রেল জয়েন্ট, কন্ডাক্টিং রেল জয়েন্ট, ইনসুলেটেড রেল জয়েন্ট এবং ওয়েল্ডেড রেল জয়েন্টে বিভক্ত করেছি।

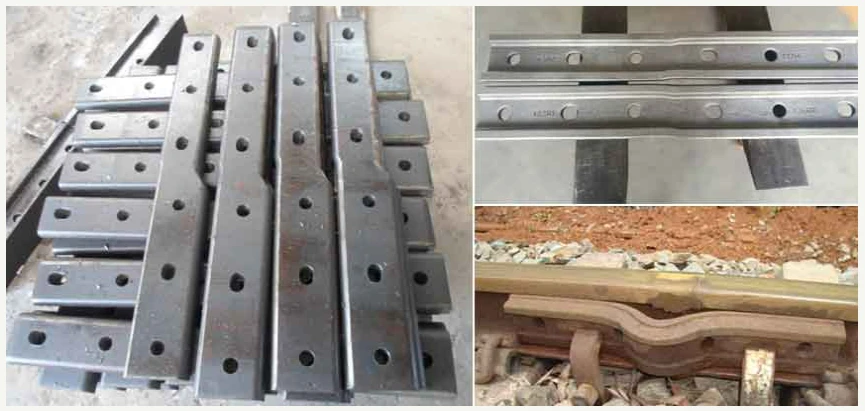

স্ট্যান্ডার্ড রেল জয়েন্ট
এটি সবচেয়ে মৌলিক রেল জয়েন্ট। এটি সংযুক্ত রেলগুলির ওজন এবং দৈর্ঘ্য একই। সম্প্রসারণ এবং সংকোচনের জন্য দুটি রেলের মধ্যে একটি 8-10মিমি সীম অবশিষ্ট থাকবে, তবে সেলাইটি যৌথ এলাকায় রেল এবং ট্র্যাক বেডের ক্ষতির কারণ হবে৷ অতএব, আমরা সাধারণত ঢালাই রেল জয়েন্ট দিয়ে এটি প্রতিস্থাপন করি।
আপস রেল জয়েন্ট
রেলপথের ধারাবাহিকতা নিশ্চিত করতে এটি প্রধানত দুটি ভিন্ন ধরণের রেল সংযোগ করতে ব্যবহৃত হয়। স্বাভাবিক অবস্থায়, উপরের পৃষ্ঠ এবং রেলের ভিতরের দিকের মাথাটি মেলে দেওয়ার জন্য, এটি সংশ্লিষ্ট বিশেষ আকৃতির রেল জয়েন্ট ব্যবহার করবে এবং রেল প্যাডএর সাথে.
রেল জয়েন্ট পরিচালনা
এই জয়েন্টটিকে ট্র্যাক কারেন্ট বা ট্র্যাকশন কারেন্ট সার্কিট হিসাবে ব্যবহৃত একটি সংযোগকারী হিসাবে বিবেচনা করা হয়, সাধারণত স্বয়ংক্রিয় ব্লক এবং বৈদ্যুতিক ট্র্যাকশন এলাকায় প্রয়োগ করা হয়।
জগলড রেল জয়েন্ট
জগলড রেল জয়েন্ট, এটিকে বুলজ রেল জয়েন্টও বলা হয়, এটির মাঝখানে একটি বিশিষ্ট স্ফীত অংশ রয়েছে। অন্যান্য রেল জয়েন্ট থেকে আলাদা, রেল বুল্জ রেল জয়েন্ট সাধারণত ভাঙা ঢালাই রেলে বা জরুরী ক্ল্যাম্পের সাথে ফাটা ঢালাই করা রেল জয়েন্টের অস্থায়ী মেরামতে ব্যবহৃত হয়। এটি বিভিন্ন রেল বিভাগে ব্যবহার করা যেতে পারে এবং এটি অস্থায়ী মেরামত হিসাবে দরকারী।
উত্তাপ রেল জয়েন্ট
এই ধরনের জয়েন্ট দুটি সংলগ্ন স্বয়ংক্রিয় ব্লক বিভাগের মধ্যে বর্তমান সঞ্চালন প্রতিরোধ করার জন্য অন্তরক উপাদান গ্রহণ করে। নিরোধক উদ্দেশ্যে, আমরা নাইলন ব্যবহার করব রেল ট্র্যাক বল্টু হাতা এবং নাইলন রেল জয়েন্ট রেল, জয়েন্ট এবং বল্টু আলাদা করতে।

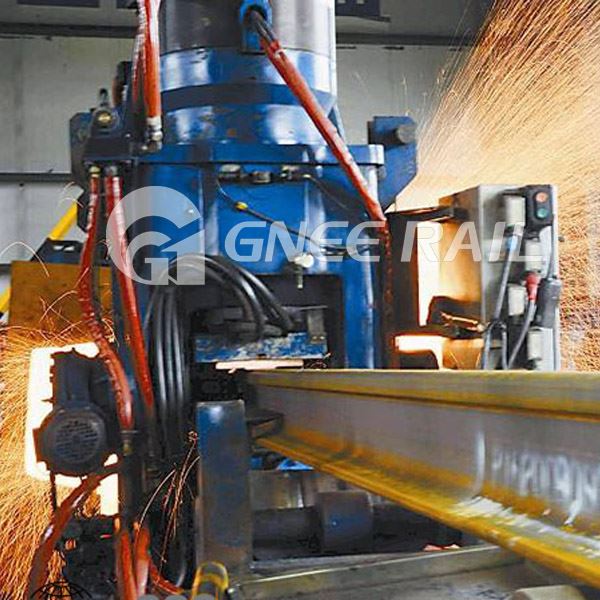

ঢালাই রেল জয়েন্ট
এই প্রকারে, রেজিস্ট্যান্স ওয়েল্ডিং, ছোট চাপের ঢালাই বা অ্যালুমিনিয়াম গরম ঢালাই দ্বারা একটি অবিচ্ছিন্ন দীর্ঘ রেল গঠনের জন্য রেলের শেষ অংশকে একত্রে ঢালাই করা হয়। রেলের শেষে বল্টু গর্ত ড্রিল করার প্রয়োজন হয় না এবং এই রেল জয়েন্টটি বেশিরভাগ বিজোড় লাইনের জন্য ব্যবহৃত হয়।
ভালো রেল জয়েন্টের প্রয়োজনীয়তা
- রেলের জয়েন্টটি শক্ত, অনমনীয় হওয়া দরকার এবং মূল রেল বিভাগের মতো একই শক্তি সরবরাহ করা উচিত।
- এটি সাশ্রয়ী মূল্যের এবং শক্তিশালী হওয়া উচিত।
- ট্র্যাকগুলিকে ট্রেন চলাচলের জন্য একটি ধ্রুবক, সমতল পৃষ্ঠ প্রদান করা উচিত।
- এটি একটি সঠিক রেল গেজ বজায় রাখা উচিত।
- রেলগুলি ক্ষতিগ্রস্থ হওয়া উচিত নয়।
- এটি একটি স্তর ট্র্যাক বজায় রাখা উচিত.
- জয়েন্টগুলিকে বিনামূল্যে তাপীয় প্রসারণ এবং সংকোচনের অনুমতি দেওয়া উচিত।
- রেল জয়েন্ট অপসারণ এবং প্রতিস্থাপন করা সহজ হওয়া উচিত।
- এটি পাশ্বর্ীয় এবং উল্লম্ব উভয় দিকেই ইলাস্টিক হওয়া উচিত।
